強制循環蒸發器節能環保多效蒸發器

所屬分類: 多效蒸發器

點擊次數:

發布日期: 2020-09-24

工作原理
系統組成
應用領域
主要特點
能效對比

強制循環蒸發器是依靠外加力--強制循環泵使液體進行循環。循環速度一般可達1.0-3.5米/秒。傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向上流動。二次蒸汽和液沫混合物進入蒸發室后分開，蒸氣由上部排出，流體受阻落下，經圓錐形底部或?qū)Я魍矀?cè)邊循環口被強制循環泵吸入，再進入加熱管，繼續循環。

多效蒸發器簡介
多效蒸發是將前效的二次蒸汽作為下一效加熱蒸汽的串聯蒸發裝置稱。在蒸發生產中，二次蒸氣的產量較大，且含大量的潛熱，故應將其回收加以利用，若將二次蒸氣通入另一蒸發器的加熱室，只要后者的操作壓強和溶液沸點低于原蒸發器中的操作壓強和沸點，則通入的二次蒸氣仍能起到加熱作用，這種操作方式即為多效蒸發。多效蒸發中的每一個蒸發器稱為一效。凡通入加熱蒸汽的蒸發器稱為第一效，用第一效的二次蒸氣作為加熱劑的蒸發器稱為第二效，依此類推。

多效蒸發器工作原理

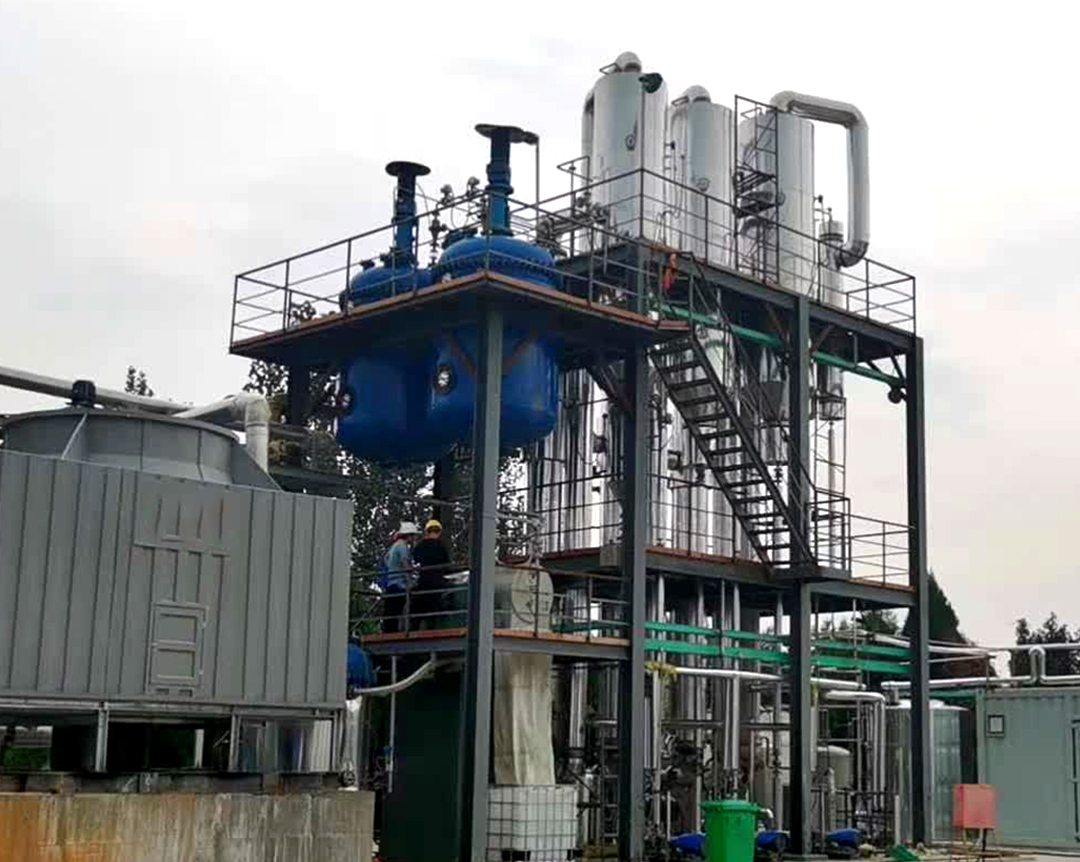

多效蒸發是將幾個單效蒸發器串聯運行的蒸發系統，使蒸汽熱能得到多次利用，從而提高熱能的利用率，多用于水溶液的處理。在三效蒸發操作的流程（見圖）中，第一個蒸發器（稱為第一效）以生蒸汽作為加熱蒸汽，其余兩個（稱為第二效、第三效）以其前一效的二次蒸汽作為加熱蒸汽，從而可大幅度減少生蒸汽的用量。
